品特点：
● 8路NPN信号转PNP信号高速转换
● 8路0-5V电平转0-24V电平
● 8路TTL电平转0-24V电平
● 8路NPN信号转TTL电平
● 8路0-24V电平转0-5V电平
● 支持输入信号和输出信号电平翻转。
● 电平转换速度可达1MHz
● 信号输入 / 输出之间隔离耐压3000VDC
● 宽电源供电范围：8 ~ 32VDC
● 标准DIN35导轨安装，方便集中布线
典型应用：
● 不同设备之间的电平转换
● 编码器信号连接到PLC
● 智能楼宇控制、安防工程等应用系统
● 工业自动化控制系统DI隔离器
● 工业现场信号隔离及长线传输
● 设备运行监测
● 传感器信号的测量
● 电机转速监测系统
● 地线干扰抑制
● 光电开关等开关量信号采集
产品概述：

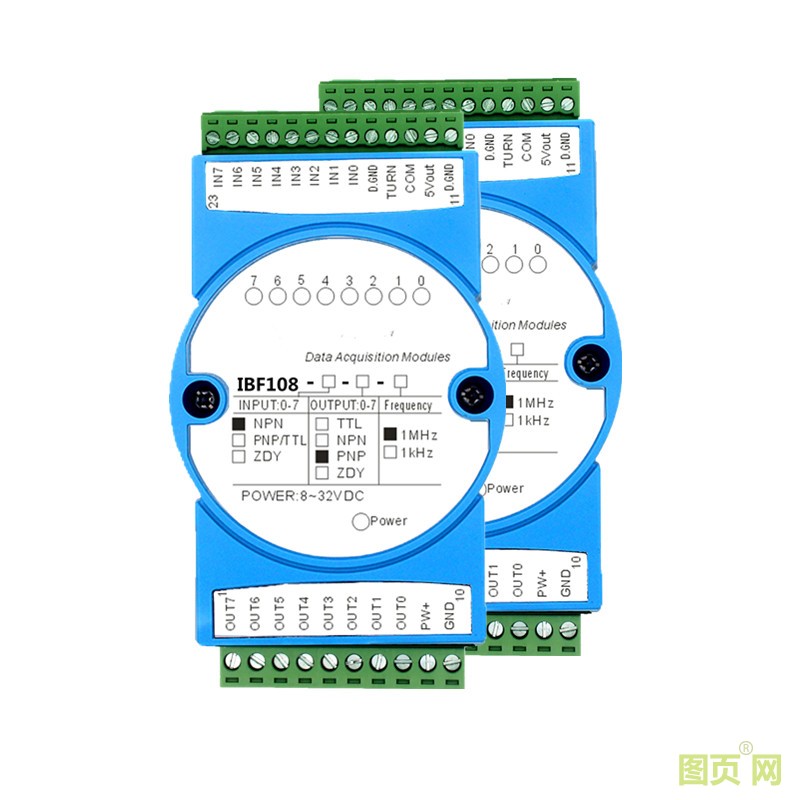

IBF108产品实现各种开关量信号的隔离转换和采集，最多支持8路开关量信号。IBF108系列产品可应用在工业自动化控制系统，开关量DI信号测量、监测和控制，以及工业现场信号隔离及长线传输等等。
产品包括电源隔离，8个通道信号高速隔离。模块可以向输入端提供一个5V的电源，最大电流100mA，可以用于给光电传感器供电。模块还有输入输出电平翻转功能，可以根据需要控制输出信号取反。产品支持多种参数直接的互相转换，如0-5V，0-24V，NPN，PNP等参数的隔离和转换。产品具体输出参数需要通过选型确定。产品接线请参考接线图。
IBF108系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。
产品选型
IBF108 – □ – □ – □
|
输入信号 |
输出信号 |
频率响应 |
|
NPN：集电极开路，无源接点输入 PNP：0-5V电平，0-24V电平， TTL电平等有源电压信号输入 ZDY：用户自定义，特殊参数定制 |
TTL：0-5V电平，TTL电平输出 NPN：集电极开路输出，输出是无源的开关信号 PNP：低电平0V， 高电平电压为电源电压减去1V。 输出0-24V电平，请用24V电源供电 输出0-15V电平，请用15V电源供电 输出0-12V电平，请用12V电源供电 ZDY：用户自定义，特殊参数定制
|
缺省：最高1MHz 1MHz：最高1MHz 1KHz：最高1KHz
默认产品是高速1MHz 的，如果需要低速 1KHz的订货请注明。 |
选型举例：
1, NPN输入，PNP输出，频率响应1MHz，型号IBF108-NPN-PNP
2, 0-5V电平输入，0-24V电平输出，频率响应1MHz，型号IBF108- PNP –PNP，供电电源请用24V。
3, 0-5V电平输入，0-12V电平输出，频率响应1MHz，型号IBF108- PNP –PNP，供电电源请用12V。
4, NPN输入，PNP输出，频率响应1KHz，型号IBF108-NPN-PNP-1KHz
5, 0-5V电平输入，0-24V电平输出，频率响应1KHz，型号IBF108- PNP –PNP-1KHz，供电电源请用24V。
6, 0-5V电平输入，0-12V电平输出，频率响应1KHz，型号IBF108- PNP –PNP-1KHz，供电电源请用12V。
7, NPN输入，TTL输出，频率响应1MHz，型号IBF108-NPN-TTL
8, 0-24V输入，TTL输出，频率响应1MHz，型号IBF108-PNP- TTL
IBF108通用参数：
(typical @ +25℃，Vs为24VDC)
输入类型： PNP /TTL/0-5V/0-24V输入： 低电平： 输入 < 1V
高电平： 输入 3.5 ~ 30V
输入电阻： 10KΩ
NPN/集电极开路输入： 上拉电压：5V
上拉电阻： 10KΩ
输出类型： PNP / 0-24V输出： 输出电流：最大30mA，输出请不要过载，否则烧坏模块。
输出电压：0V ~ 电源电压减去1V
TTL/0-5V输出： 输出电流：最大10mA，输出请不要过载，否则烧坏模块。
输出电压：0V ~ 5V
NPN/集电极开路输出: 外部上拉电压0~30V，上拉电阻可选3K~10K欧姆，最大负载电流30mA。
工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路
频率响应： 默认产品1MHz，降低成本也可以选1KHz的产品。
功率消耗： 小于2W
工作温度： - 45 ~ +80℃
工作湿度： 10 ~ 90% (无凝露)
存储温度： - 45 ~ +80℃
存储湿度： 10 ~ 95% (无凝露)
隔离耐压： 3000VDC隔离
外形尺寸： 120 mm x 70 mm x 43mm
引脚定义：
|
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
|
1 |
OUT7 |
通道7输出 |
11 |
D.GND |
输入信号公共地 |
|
2 |
OUT6 |
通道6输出 |
12 |
5Vout |
5V电压输出 |
|
3 |
OUT5 |
通道5输出 |
13 |
COM |
输入信号上拉电阻公共端 |
|
4 |
OUT4 |
通道4输出 |
14 |
TURN |
输入信号翻转控制端 |
|
5 |
OUT3 |
通道3输出 |
15 |
D.GND |
输入信号公共地 |
|
6 |
OUT2 |
通道2输出 |
16 |
IN0 |
通道0输入 |
|
7 |
OUT1 |
通道1输出 |
17 |
IN1 |
通道1输入 |
|
8 |
OUT0 |
通道0输出 |
18 |
IN2 |
通道2输入 |
|
9 |
PW+ |
电源正端 |
19 |
IN3 |
通道3输入 |
|
10 |
GND |
电源负端，输出信号公共地 |
20 |
IN4 |
通道4输入 |
|
|
|
|
21 |
IN5 |
通道5输入 |
|
|
|
|
22 |
IN6 |
通道6输入 |
|
|
|
|
23 |
IN7 |
通道7输入 |
表1 引脚定义
